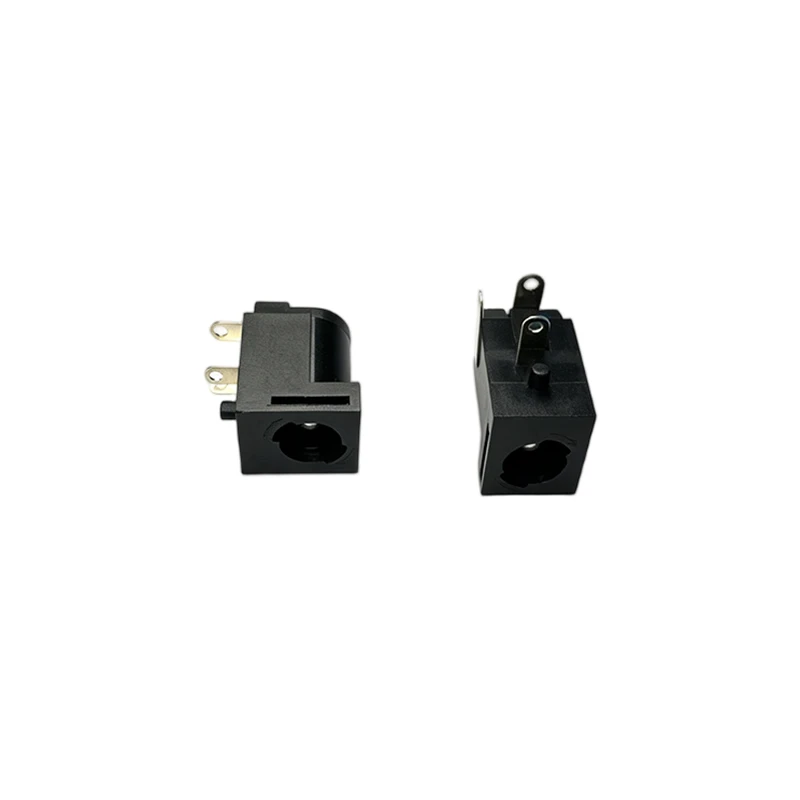

ライトアングル DIP5.5x2.1mm DC-122-200

DC-122-200 の直角構成により、コネクタが PCB に対して平らに配置され、薄型エンクロージャを備えたデバイスに実用的なソリューションが提供されます。-この向きは、内部の高さが制限されている電源アダプター ボード、セットトップ ボックス、通信機器で特に役立ちます。-水平レイアウトにより、サイドエントリープラグの挿入が可能になり、垂直方向のコンポーネントの設置面積が削減されるため、基板設計が簡素化されます。このモデルはウェーブはんだ付けに対応しており、自動組立ラインに最適です。

この電源ジャックのコア材料構成は、リン青銅端子と H65 真鍮基板です。リン青銅は優れた弾性特性を備えており、製品の耐用年数を通じて相手プラグとの一貫した接触圧力を確保します。 H65 真鍮ボディは機械的強度を提供し、通常の動作条件下で 3A の定格電流をサポートします。はんだピンの銀または金メッキは接触抵抗を低くし、湿気や高温の環境で時間の経過とともに電気的性能が低下する可能性がある表面の酸化から保護します。-

DC-122-200 の品質保証は、あらゆる生産段階をカバーする包括的な管理システムに従っています。原材料は加工前に受入検査を受けます。生産中には、問題を特定して対処するために、定期的なラインチェックと半製品のサンプリングが実行されます。組み立て後、完成したユニットは全数の目視検査と電気的性能テストを受けます。出荷前の最終検査も行われます。工場は、挿入力、接触抵抗、および耐食性を確立された合格基準に照らして検証するための荷重曲線分析装置、塩水噴霧チャンバー、および画像測定システムを備えた専用の品質検査室を維持しています。

注文処理とカスタマイズ



DC-122-200は最小発注数量10,000個の標準品です。製作納期はご注文確認後約15日程度となります。同社は、リクエストに応じて生産およびパッケージングの写真またはビデオの最新情報を提供し、顧客が注文の進行状況をリモートで追跡できるようにします。カスタムオーダーの場合、エンジニアリングチームは 2D または 3D 図面に基づいて変更を評価でき、サンプル開発サイクルは最大 30 日です。輸出梱包には内袋と保護カートンが含まれており、外箱のマーキングとラベルはカスタマイズ可能です。この製品は、30% のデポジットと 70% の残高支払い構造で EXW および FOB の取引条件をサポートしています。
